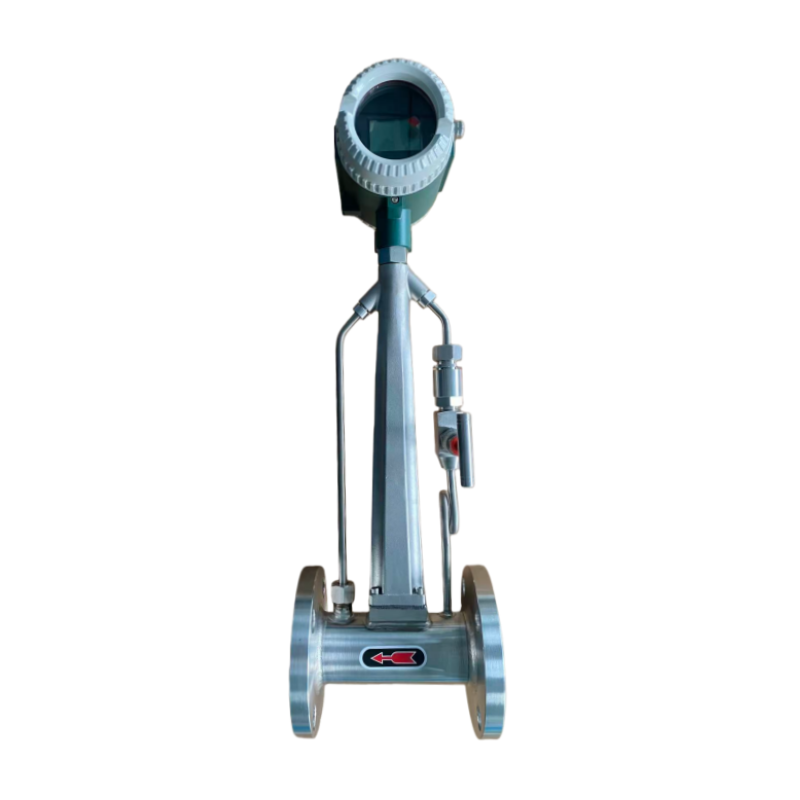

可在線更換傳感器式渦街流量計，多欽儀表（上海）有限公司推薦蒸汽、氣體計量時使用。

可在線更換傳感器的渦街流量計結構，該結構通過轉動機構與備用支管配合，實現傳感器在蒸汽測量過程中無需停產即可更換，具體優勢如下：

一、不停產維護的核心技術原理

轉動機構設計

流量計內部設置可旋轉的轉動機構，其通孔兩端分別連接進流口與出流口。當需要更換傳感器時，旋轉轉動機構使通孔與進流口、出流口錯位，形成臨時截流狀態，此時備用支管（兩端連接通道且位于轉動機構通孔兩側）自動導通，維持蒸汽流通。

備用支管與閥門協同

備用支管上配備閥門，在正常測量時閥門關閉，確保蒸汽全部通過主通道；截流時閥門開啟，引導蒸汽繞過維修區域，避免停產。

傳感器快速更換通道

轉動機構上設有獨立傳感器通道，一端與外部連通。截流后，維修人員可通過該通道直接抽出舊傳感器并安裝新傳感器，全程無需中斷蒸汽供應。

二、推薦理由：解決蒸汽測量場景的三大痛點

高可用性需求

蒸汽系統（如鍋爐、熱電廠供汽）通常需連續運行，傳統流量計更換需停產，導致生產中斷或能源浪費。該結構通過在線更換技術，將維護時間從數小時縮短至分鐘級，顯著提升系統可用性。

安全性保障

防燙傷設計：備用支管與閥門隔離高溫蒸汽，維修人員無需直接接觸主通道，降低燙傷風險。

防泄漏結構：傳感器通道與轉動機構采用密封設計，避免更換過程中蒸汽泄漏，確保現場安全。

經濟性優化

減少停產損失：以熱電廠為例，單次停產更換流量計可能造成數萬元經濟損失，在線更換技術可避免此類損失。

延長設備壽命：備用支管分擔主通道壓力，降低單一部件疲勞損傷，延長流量計整體使用壽命。

三、技術參數與適用性

關鍵參數（蒸汽流量計   蒸汽渦街流量計）

溫度范圍：支持-20℃至550℃蒸汽測量，覆蓋飽和蒸汽與過熱蒸汽場景。

壓力等級：適配0.6MPa至4.0MPa高壓蒸汽系統，滿足工業級需求。

流量范圍：量程比達10:1，可測量小流量（如鍋爐補水）至大流量（如供汽主管道）。

典型應用場景

能源計量：鍋爐蒸汽出口、熱電廠供汽管道，需連續監測蒸汽流量以優化能源分配。

過程控制：化工生產中的蒸汽加熱環節，需實時調整蒸汽流量以維持反應溫度。

市政供熱：城市集中供熱系統，需避免因流量計更換導致居民供暖中斷。

四、操作流程與維護建議

更換步驟

截流：旋轉轉動機構，關閉主通道，開啟備用支管閥門。

更換傳感器：通過傳感器通道抽出舊傳感器，安裝新傳感器并密封。

恢復流通：旋轉轉動機構復位，關閉備用支管閥門，恢復主通道蒸汽流通。

維護周期

日常檢查：每月檢查備用支管閥門密封性，確保無泄漏。

定期校準：每半年對流量計進行一次校準，確保測量精度。

傳感器更換：根據實際工況（如蒸汽潔凈度）確定更換周期，通常為1-2年。
